Points clés à retenir
- Le crochet DCL standard est fileté en M10 — les vis de remplacement sont en M4 ou M6.
- Longueur optimale : 20 à 40 mm selon l’épaisseur du socle du luminaire.
- Toujours utiliser des vis à métaux, jamais des vis à bois sur une barrette DCL.
- En placo, utiliser des chevilles à bascule ou un boîtier DCL renforcé sous 5 kg.
- Couper le disjoncteur et tester l’absence de tension avant toute manipulation.
Pourquoi le crochet DCL pose problème
Le crochet standard est trop long pour certains luminaires plats
Ce que je vois trop souvent, c’est un client qui achète un beau plafonnier ras de plafond et qui se retrouve coincé parce que le crochet DCL dépasse de 3 à 4 centimètres sous le boîtier. Résultat : le luminaire flotte dans le vide ou ne peut pas se plaquer correctement contre le plafond.
Le crochet standard, c’est une tige filetée en M10 avec un anneau en bout. C’est prévu pour suspendre un lustre, pas pour fixer une applique ou un plafonnier à faible garde au sol. Dès que le fabricant prévoit un socle qui se visse directement sur la barrette, le crochet devient un obstacle.
Le crochet impose un luminaire à suspension — pas une applique ni un plafonnier ras
La barrette DCL à l’intérieur du boîtier comporte deux trous taraudés en M4 ou M6 selon les modèles, plus le filetage central en M10 qui reçoit le crochet. Si vous montez un plafonnier plat, vous n’avez besoin que des deux trous latéraux. Le crochet central n’a rien à faire là.
Sauf qu’il est vissé. Et si vous le laissez, il remonte dans le socle du luminaire, créant une butée mécanique qui empêche le serrage correct. D’où la nécessité de le remplacer par une vis courte adaptée.
Les cas où le filetage DCL est abîmé ou hors niveaux
Sur les boîtiers anciens. Ceux posés avant 2000 — le filetage M10 est parfois oxydé, gratté ou carrément faussé. Impossible de dévisser le crochet proprement. J’ai vu des cas où le crochet avait été forcé à la pince et le boîtier était à remplacer entièrement.
Avant de sortir le chéquier, vérifiez d’abord l’état du filetage central. Si le crochet tourne librement sans résistance, le filetage est mort — il faudra un boîtier DCL neuf (moins de 10 € en GSB) plutôt que de bricoler une vis qui ne tient pas.
Ce que dit la norme : peut-on retirer le crochet ?
Norme NF C 15-100 et le DCL — ce qui est obligatoire, ce qui est facultatif
La norme NF C 15-100, publiée par l’UTE et l’AFNOR, impose la présence d’un boîtier DCL dans toute construction neuve ou rénovation soumise à permis. Elle fixe également la charge maximale supportée : 25 kg pour un boîtier conforme, ce qui couvre 99 % des luminaires résidentiels.
En revanche, la norme ne rend pas le crochet obligatoire. Elle spécifie le boîtier et la connectique, pas les accessoires de fixation mécaniques. Retirer le crochet pour le remplacer par une vis est donc parfaitement conforme, à condition que la fixation finale soit mécaniquement fiable et que le câblage soit réalisé dans les règles.
Responsabilité électrique et sécurité lors du remplacement
Soyons honnêtes : remplacer un crochet DCL par une vis est une intervention sur une installation électrique fixe. En France, n’importe quel particulier peut réaliser des travaux électriques dans son propre logement. Mais si le logement est loué ou si vous vendez dans les années qui suivent, l’installation doit être conforme.
La règle d’or en rénovation, c’est de couper le courant au disjoncteur avant toute manipulation, puis de vérifier l’absence de tension avec un testeur. Pas de vérification au doigt, pas d’approximation. Toujours tester avant de toucher.
Quelle vis choisir pour remplacer le crochet DCL
Diamètre et pas de vis compatibles avec le filetage DCL standard
Le crochet DCL standard est fileté en M10 (diamètre 10 mm, pas de 1,5 mm). C’est le filetage du trou central du boîtier. Quand vous le retirez, ce trou central reste libre. Mais vous n’allez pas y remettre une vis M10, qui serait trop grosse pour la barrette du luminaire.
Ce sont les deux trous latéraux de la barrette qui vont recevoir vos vis de remplacement. Leur diamètre standard est M4 à M6 selon le fabricant du luminaire. Mesurez le trou de la barrette avec un pied à coulisse ou testez à la vis avant d’acheter. Certains plafonniers asiatiques utilisent du M3,5 non standard.
Longueur optimale selon l’épaisseur du support et du socle luminaire
La longueur dépend de deux facteurs : l’épaisseur du socle du luminaire et la profondeur utile dans la barrette DCL. En pratique, une vis de 20 à 40 mm couvre la majorité des cas.
| Épaisseur du socle luminaire | Longueur vis recommandée | Remarque |
|---|---|---|
| 5 à 8 mm | 20 mm | Socles fins, LED ras de plafond |
| 10 à 15 mm | 25 à 30 mm | Cas le plus fréquent |
| 15 à 20 mm | 35 à 40 mm | Socles épais, luminaires design |
C’est le genre de détail qui change tout : une vis trop longue va buter sur le fond du boîtier et empêcher le serrage. Une vis trop courte ne prend pas assez de matière dans la barrette et le luminaire pendouille.
Vis à métaux vs vis à bois. Laquelle convient selon le support plafond
La barrette DCL est en métal (acier ou zamak). Il vous faut impérativement des vis à métaux (filetage serré, cylindrique, tête fraisée ou cylindrique bombée). Une vis à bois dans un taraudage métallique, c’est la garantie d’un filetage arraché au bout de deux manipulations.
Si votre luminaire vient avec ses propres vis, utilisez celles-ci. Sinon, achetez des vis à métaux inox M4 ou M6 en GSB — moins de 2 € les 10 pièces. Pas besoin de marque spécifique.

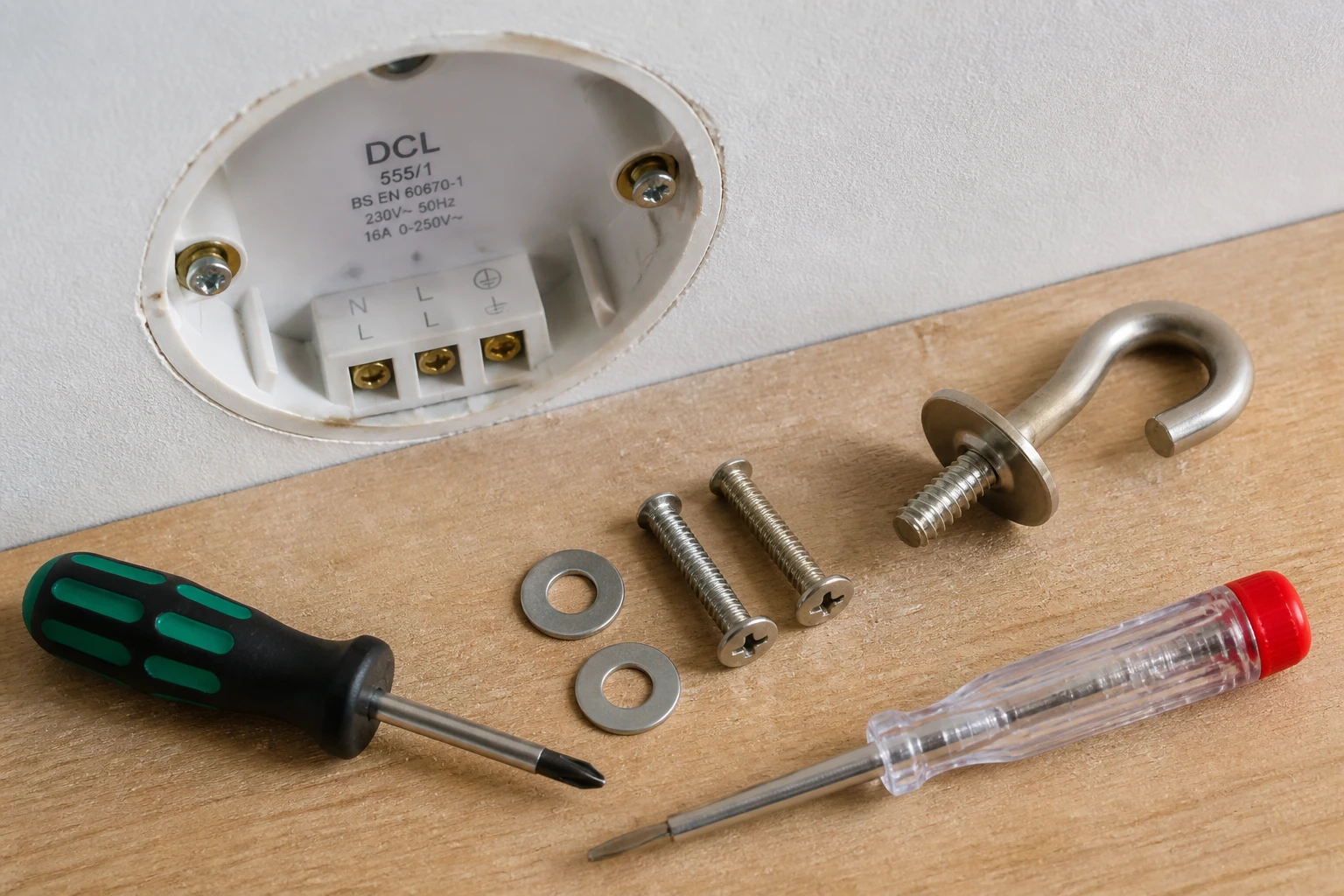

Outils et matériel nécessaires
Liste du matériel
L’intervention ne demande pas un outillage sophistiqué. Voici ce qu’il faut préparer avant de monter sur l’escabeau :
- Testeur de tension (indispensable, pas facultatif)
- Tournevis plat et cruciforme (selon la tête de vis)
- Vis à métaux M4 ou M6, longueur 20 à 40 mm selon le socle
- Rondelles plates de diamètre correspondant (évite que la tête de vis s’enfonce dans le plastique du socle)
- Pied à coulisse ou règle fine pour mesurer le trou de la barrette
- Escabeau stable — pas une chaise
Si le plafond est en placo, ajoutez à cette liste une cheville à bascule ou une cheville Molly adaptée au BA13 (voir section dédiée plus bas).
Précautions électriques avant toute intervention
Sur le chantier, on dit souvent que les accidents arrivent quand on est pressé. Coupez le disjoncteur de la ligne éclairage (ou le général si vous ne savez pas lequel c’est). Testez avec un vérificateur de tension sur les fils du boîtier avant de les toucher. Les deux fils doivent être à zéro.
Attention : si votre installation est ancienne et que vous trouvez des fils sans couleur normalisée (pas de bleu/marron/vert-jaune), faites appel à un électricien. La mise aux normes NF C 15-100 s’impose avant tout remplacement de luminaire.
Comment remplacer le crochet DCL par une vis — pas à pas
Étape 1 — Couper le courant et déposer l’ancien luminaire
Disjoncteur coupé, testeur validé. Dévissez le luminaire existant de sa fixation et débranchez la fiche DCL en la tirant vers le bas. Le boîtier est maintenant visible, avec le crochet vissé en son centre.
Étape 2 — Retirer le crochet en le dévissant du boîtier DCL
Le crochet se dévisse à la main dans la plupart des cas, ou avec une pince plate si serré. Tournez dans le sens anti-horaire. Si le crochet résiste et que le boîtier tourne avec lui, maintenez le boîtier d’une main pendant que vous dévissez de l’autre.
Une fois retiré, inspectez le filetage central M10. S’il est propre, c’est bon. S’il est déformé, remplacez le boîtier entier maintenant plutôt qu’après avoir monté le luminaire.
Étape 3 — Choisir et insérer la vis de remplacement avec rondelle
Prenez vos vis à métaux M4 ou M6 de la bonne longueur. Glissez une rondelle plate sur chaque vis avant insertion. La rondelle répartit la pression et protège le socle du luminaire du marcage de la tête de vis. Je l’ai appris à mes dépens sur un chantier en 2013 où un socle plastique s’était fissuré faute de rondelle.
Étape 4 — Fixer la barrette ou le socle du nouveau luminaire
Positionnez le socle du luminaire sous le boîtier en alignant ses trous sur les deux trous latéraux de la barrette DCL. Insérez les vis à la main d’abord, sans forcer. Vérifiez que le socle est bien à plat contre le plafond, puis serrez au tournevis — fermement mais sans excès. Pas besoin de couple de serrage élevé sur du M4/M6 en zamak.
Étape 5 — Câblage et remontée en tension
Branchez la fiche DCL du luminaire dans le boîtier (sens unique, elle s’emboîte dans un seul sens). Remettez le disjoncteur. Testez le luminaire. Si ça fonctionne, fermez le cache du boîtier si présent. C’est terminé.
Cas particulier : plafond en placo / plafond creux
Pourquoi le placo ne supporte pas n’importe quelle vis
Le BA13 (plaque de plâtre standard de 13 mm) est un support creux. Une vis vissée directement dedans arrache au premier mouvement du luminaire. La résistance à l’arrachement d’une vis dans le BA13 sans cheville est proche de zéro. Quelques kilos au mieux.
Le boîtier DCL lui-même est censé être fixé sur un tasseau ou une étoile de renfort lors de la pose initiale. Si ce n’est pas le cas (installation bâclée), le boîtier peut bouger quand vous serrez les vis du luminaire. Vérifiez que le boîtier ne pivote pas avant de continuer.
Solutions : cheville à bascule, tasseau d’appui ou boîtier DCL renforcé
Pour un luminaire inférieur à 5 kg, des chevilles à bascule (type Molly M4 ou M5) dans les trous de la barrette suffisent. La cheville se déploie derrière le placo et offre une résistance acceptable pour un plafonnier LED léger.
Pour un luminaire plus lourd, il faut accéder au-dessus du faux plafond pour poser un tasseau de bois entre deux montants, ou utiliser un boîtier DCL renforcé avec ailettes d’expansion (références Legrand ou Schneider, moins de 15 €). Ces boîtiers sont conçus pour le placo et intègrent leur propre système de serrage.
En rénovation, la règle d’or c’est de ne jamais faire confiance à un placo sans avoir vérifié ce qu’il y a derrière. Un coup de sonde ou une petite inspection par le trou du boîtier évite bien des mauvaises surprises.
Questions fréquentes sur le remplacement crochet DCL / vis
Peut-on remplacer le crochet DCL par une simple vis sans risque électrique ?
Oui, à condition de couper le courant au disjoncteur et de vérifier l’absence de tension avant toute manipulation. Le crochet DCL est une pièce mécanique vissée sur le boîtier — son retrait ne touche pas aux conducteurs électriques du boîtier lui-même. L’opération est sans risque si les précautions de base sont respectées.
Quelle est la longueur idéale de la vis pour remplacer un crochet DCL ?
Entre 20 et 40 mm selon l’épaisseur du socle du luminaire. Pour un plafonnier LED fin (socle de 5 à 8 mm), 20 mm suffisent. Pour un socle plus épais (10 à 15 mm), partez sur 25 à 30 mm. Mesurez avant d’acheter — une vis trop longue bute sur le fond du boîtier et empêche le serrage.
Quel type de vis utilise-t-on à la place d’un crochet DCL — vis à métaux ou vis à bois ?
Uniquement des vis à métaux (M4 ou M6 selon le trou de la barrette). La barrette DCL est en métal taraudé. Une vis à bois, dont le filetage est différent, détériore le taraudage dès le premier serrage. Achetez des vis à métaux inox tête cylindrique ou fraisée en GSB.
Comment faire si la vis de remplacement ne tient pas dans le plafond en placo ?
La vis ne tient pas dans le placo parce que le placo n’est pas un support vis — seul le boîtier DCL fixé sur un tasseau ou des chevilles d’expansion peut l’être. Si le boîtier est mal fixé, posez des chevilles à bascule type Molly dans les trous de la barrette, ou installez un boîtier DCL renforcé conçu pour le placo creux.
Le crochet DCL est-il obligatoire selon la norme NF C 15-100 ?
Non. La norme NF C 15-100 impose le boîtier DCL et la connectique associée, pas le crochet de suspension. Ce dernier est un accessoire mécanique facultatif. Vous pouvez légalement le retirer et le remplacer par des vis de fixation, à condition que la fixation mécanique finale soit fiable et que le luminaire soit correctement câblé.
Mon luminaire est trop lourd pour le boîtier DCL — quelles solutions ?
Si le luminaire dépasse 25 kg, le boîtier DCL standard n’est plus adapté. Il faut une fixation indépendante au plafond (tasseau, crochet scellé) et un câblage séparé. En dessous de 25 kg, un boîtier DCL conforme bien fixé sur un tasseau suffit. Vérifiez d’abord le poids du luminaire sur la fiche technique avant tout achat.
Comment accrocher un plafonnier plat (ras de plafond) sur un boîtier DCL avec crochet ?
C’est exactement l’objet de cet article : vous devez remplacer le crochet DCL par une vis courte adaptée à la barrette. Le crochet dépasse trop pour permettre au socle d’un plafonnier plat de se plaquer contre le plafond. Une fois le crochet retiré et les vis courtes en place, le socle se fixe directement sur la barrette sans espace résiduel.
Quelle rondelle utiliser avec la vis de remplacement du crochet DCL ?
Une rondelle plate standard en acier ou inox, de diamètre intérieur correspondant à votre vis (M4 ou M6). La rondelle répartit la pression de la tête de vis sur le socle du luminaire et évite de marquer ou fissurer le plastique. Comptez moins de 1 € les 10 rondelles en quincaillerie. C’est un détail qui prolonge la durée de vie de la fixation.
