Temps de lecture estimé : 15 minutes
Points clés à retenir
- Calculer : épaisseur carreau + colle + 30 mm mini dans le support porteur.
- Carrelage sur placo → cheville Molly ou à bascule, jamais à expansion.
- Rotation seule, jamais percussion : mèche diamant ou carbure uniquement.
- En zone humide, cheville bi-matière nylon+caoutchouc + vis inox A2 obligatoires.
- Vis = diamètre cheville moins 1,5 mm, longueur cheville plus 5 mm minimum.
Pourquoi le carrelage impose des chevilles spécifiques
Un matériau creux ou stratifié, pas du béton plein
Ce que je vois trop souvent, c’est un bricoleur qui plante une cheville ordinaire dans du carrelage exactement comme il le ferait dans du béton. Résultat : un carreau fendu, une fixation qui tourne dans le vide, et une réparation à plusieurs centaines d’euros. Le carrelage n’est pas un matériau monolithique. C’est un empilement : le carreau lui-même (6 à 12 mm selon le type), une couche de colle ou de mortier-colle (3 à 7 mm), puis le support, qui peut être du béton, du placo, de la brique creuse ou du béton cellulaire.
Une cheville classique à expansion applique une pression radiale vers l’extérieur quand la vis est vissée. Sur du béton plein, ça fonctionne. Sur du carrelage, cette pression éclate la céramique ou crée une microfissure invisible qui se révèle plus tard. Le matériau est dur en surface mais fragile en structure.
Les risques de fissure ou d’éclatement si on se trompe de cheville
J’ai appris à mes dépens sur un chantier en 2013 ce que coûte une mauvaise cheville dans du grès cérame. On posait des porte-serviettes dans une salle de bain entièrement refaite. La cheville standard 6 mm a fissuré deux carreaux au vissage. Remplacement des carreaux impossible : le lot de chantier était épuisé. Résultat : deux carreaux d’une autre teinte commandés en urgence, joints refaits, demi-journée perdue.
Le risque principal est mécanique : une cheville trop courte reste dans la couche de colle, pas dans le support. Elle n’ancre rien. Une cheville trop rigide transmet les contraintes de traction directement au carreau plutôt qu’au support. C’est le genre de détail qui change tout.
Différence entre carrelage mural et carrelage de sol
Le carrelage mural (faïence, grès émaillé, pierre reconstituée) mesure en général entre 6 et 9 mm d’épaisseur. Il est posé sur des cloisons, souvent en placo ou brique, avec une colle fine de 3 à 5 mm. Les chevilles doivent traverser cette double couche pour mordre dans le support.
Le carrelage de sol est plus épais : 8 à 12 mm en moyenne, parfois 14 à 20 mm pour les grands formats extérieurs. Si vous avez besoin de fixer un seuil, un rail ou une canalisation au sol en carrelage, les mêmes règles s’appliquent : la cheville doit dépasser le carreau ET la colle pour ancrer dans la dalle béton en dessous.

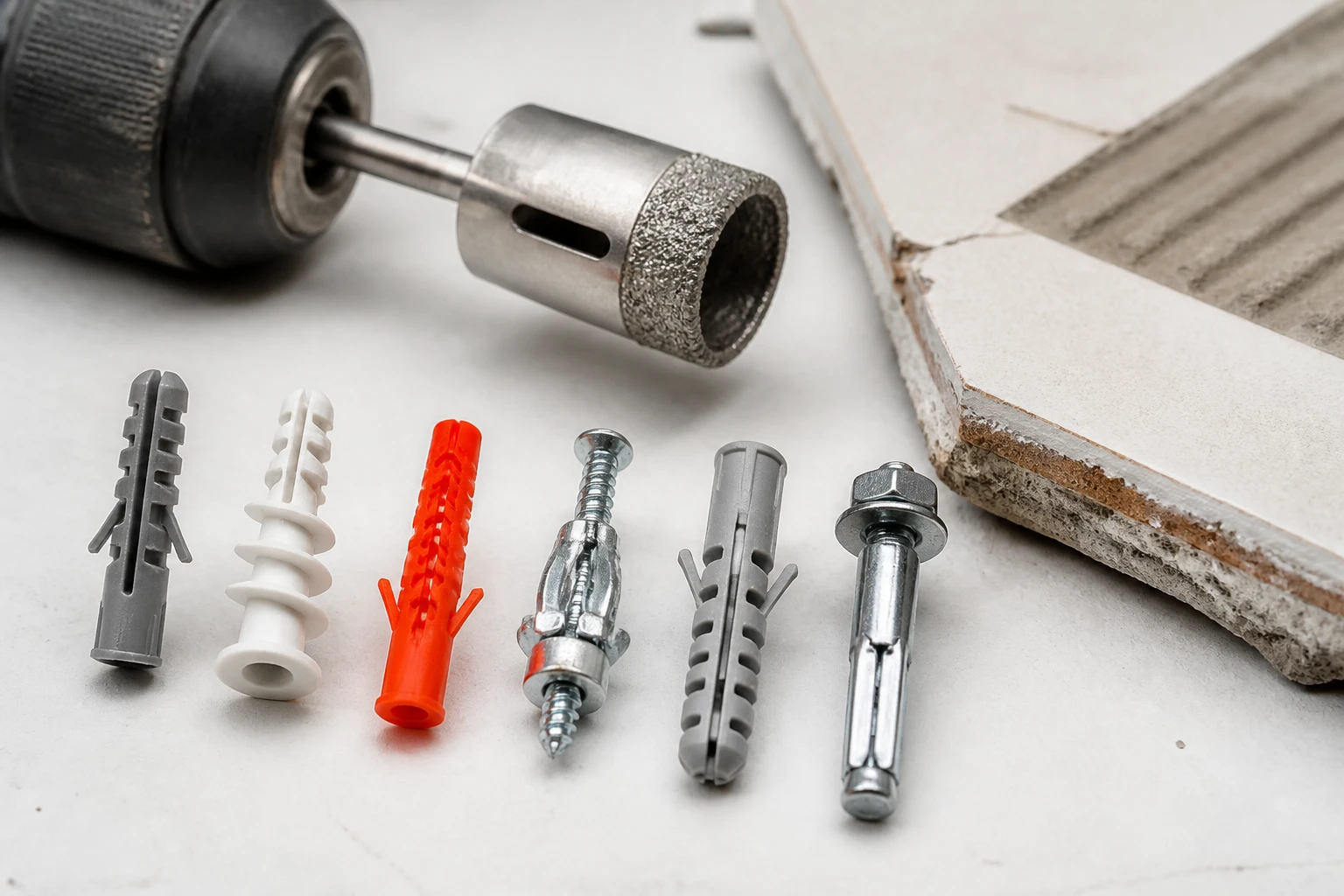

Les types de chevilles adaptées au carrelage
Cheville bi-matière (nylon + caoutchouc) pour zones humides
La cheville bi-matière est la référence pour les fixations sur carrelage mural en salle de bain ou cuisine. Sa composition associe un corps en nylon rigide et une collerette ou gaine en caoutchouc qui absorbe les vibrations et protège le carreau de la pression de serrage. Fischer commercialise la DuoSeal (Ø6 × 38 mm) spécialement conçue pour cette configuration.
L’avantage de cette cheville, c’est sa tolérance à l’humidité et aux variations dimensionnelles. Le nylon ne rouille pas, le caoutchouc compense les microdéplacements du carrelage sans fissurer. Pour des charges légères à moyennes en zone humide, c’est mon premier choix.
Cheville à expansion pour supports pleins derrière le carreau
Si le support derrière le carreau est du béton plein ou de la brique pleine, une cheville à expansion standard peut fonctionner, à condition qu’elle soit assez longue pour traverser le carreau et la colle et ancrer dans le support. La règle : au minimum 30 mm dans le matériau porteur.
Soyons honnêtes : le problème, c’est qu’on ne sait pas toujours ce qu’il y a derrière. Avant de sortir le chéquier, vérifiez d’abord en frappant doucement le carreau avec un objet dur. Un son creux indique une cavité ou un décollement. Un son plein et mat, c’est le béton.
Cheville universelle ou multi-matériaux pour l’incertitude du support
Quand le support est inconnu ou mixte, la cheville universelle (ou multi-matériaux) est la solution pragmatique. Elle est conçue pour s’adapter à plusieurs types de supports en ajustant sa déformation à la résistance qu’elle rencontre. Würth propose une gamme de 48 références couvrant les diamètres 5 à 12 mm pour répondre à ces cas d’usage professionnels.
Cette cheville ne remplace pas une analyse sérieuse du support, mais elle limite les erreurs de diagnostic. Pour les charges inférieures à 20 kg, c’est acceptable. Au-delà, identifier le support reste indispensable.
Cheville Molly et cheville à bascule pour carrelage sur placo
C’est le cas le plus fréquent en rénovation, et le plus mal traité dans les guides en ligne. Le carrelage sur placo est partout dans les constructions récentes : douches en kit, salles de bains des appartements des années 1990-2010. Derrière le carreau, il y a de la colle, puis le placo, puis du vide.
Une cheville à expansion dans ce type de support, c’est une fixation qui tient à peine. Il faut une cheville à bascule ou une cheville Molly. Ces chevilles traversent le placo et déploient un mécanisme de retenue en étoile ou en baïonnette contre la face arrière du panneau. La charge est répartie sur une surface plus large, ce qui évite l’arrachement. Pour un porte-serviettes, une tablette légère ou un miroir de 5 à 10 kg, la cheville Molly Ø5 ou Ø6 est la bonne solution.
Quelle longueur de cheville choisir pour le carrelage
Le calcul : épaisseur du carreau + colle + épaisseur du support
C’est l’étape que tout le monde saute, et c’est la cause numéro un des fixations qui lâchent. La longueur minimale de la cheville se calcule ainsi : épaisseur du carreau + épaisseur de la colle + profondeur d’ancrage dans le support. En rénovation, on travaille souvent à l’aveugle sur les deux premiers termes.
Exemple concret : carreau mural de 8 mm + colle de 5 mm = 13 mm à traverser. Si le support est du béton et que vous voulez un ancrage de 30 mm minimum, la cheville doit faire au moins 43 mm. Une cheville de 38 mm sera trop courte. Il faut passer en 40 mm ou 45 mm.
Pour le forage, la règle PMG indique +10 mm par rapport à la longueur de la cheville. Pour une cheville de 40 mm, le trou doit être foré à 50 mm de profondeur pour laisser de la place à la poussière et permettre le plein déploiement de la cheville.
Longueurs standard disponibles : 38 mm, 40 mm, 60 mm, 80 mm
Les longueurs courantes en négoce et GSB sont 38 mm, 40 mm, 60 mm et 80 mm. La gamme Würth professionnelle couvre toute cette plage. Fischer DuoSeal Ø6 × 38 mm est la longueur standard pour un carrelage mural de 6 à 10 mm avec colle de 3 à 5 mm sur béton.
En pratique, si votre calcul vous donne 42 mm, prenez la 60 mm. Ne cherchez pas la longueur juste : cherchez la longueur suffisante dans la gamme disponible.
Règle d’or — toujours choisir la longueur la plus grande dans le diamètre imposé
Sur le chantier, on dit souvent que trop long ne casse pas, trop court ne tient pas. Une cheville légèrement plus longue qu’une cheville à la juste longueur n’affecte pas la fixation. Une cheville trop courte qui n’atteint pas le support porteur, elle, garantit la défaillance.
Quel diamètre de cheville selon la charge à fixer
| Charge | Diamètre de cheville | Exemples d’utilisation |
|---|---|---|
| Légère (< 20 kg) | 3 à 5,5 mm | Miroir léger, porte-rouleau, barre savonnière |
| Moyenne (20-50 kg) | 6 à 8 mm | Porte-serviettes, tablette murale, luminaire |
| Lourde (> 50 kg) | 10 mm et plus | Receveur suspendu, radiateur sèche-serviettes, étagère chargée |
Charge légère (moins de 20 kg) — diamètre 3 à 5,5 mm
Les chevilles de 3 à 5,5 mm couvrent la très grande majorité des fixations quotidiennes en salle de bain et cuisine. Castorama et Leroy Merlin les proposent sous de nombreuses références. Pour un miroir de 3 kg ou un distributeur de savon, un Ø5 mm est largement suffisant.
Charge moyenne (20-50 kg) — diamètre 6 à 8 mm
Un porte-serviettes chauffant ou une tablette avec quelques pots dessus tombent dans cette catégorie. Le diamètre 6 à 8 mm est la plage standard pour les fixations fonctionnelles. ManoMano référence de nombreuses solutions dans ce diamètre, avec des spécifications de charge clairement indiquées.
Charge lourde (plus de 50 kg) — diamètre supérieur à 10 mm
Au-delà de 50 kg, le carrelage n’est plus le support pertinent. En rénovation, la règle d’or c’est de chercher les montants de structure derrière la cloison et de fixer là, en traversant le carrelage. Un diamètre supérieur à 10 mm selon Spit/Paslode est obligatoire, mais la conception de la fixation doit aussi prévoir des platines de répartition pour ne pas concentrer la charge sur un seul point de carreau.
Comment percer le carrelage sans le fissurer
Mèche diamant ou mèche carbure de tungstène, jamais en percussion
La mèche à pointe diamantée est l’outil de référence pour percer le carrelage proprement. Elle abrase la céramique au lieu de la frapper. Les mèches en carbure de tungstène (type pointe carbure) fonctionnent aussi sur les faïences ordinaires, mais sont moins efficaces sur les grès cérame à haute densité.
Ce que je vois trop souvent, c’est le bricoleur qui monte sa mèche SDS sur la perceuse en mode percussion pour « aller plus vite ». C’est la garantie du carreau fendu. Le mode percussion envoie des chocs répétés qui font éclater la surface vitrifiée. Rotation seule, sans percussion, sans exception.
Vitesse de perçage lente au départ, accélération progressive
Démarrer lentement (500 à 800 tr/min) permet à la mèche de mordre sans déraper. Une fois le début de forage établi (2 à 3 mm de profondeur), on peut monter en régime progressivement. Il faut appuyer fermement et régulièrement, sans à-coups. Une pression constante évite la surchauffe et réduit les vibrations latérales qui fissurent.
Arroser légèrement la mèche d’eau froide pendant le perçage refroidit le foret et évacue la poussière. Sur du grès cérame épais, c’est indispensable pour ne pas brûler la mèche en moins de deux trous.
Utiliser du ruban adhésif pour éviter le dérapage de la mèche
En rénovation, la règle d’or c’est de commencer par coller un morceau de ruban adhésif (scotch d’emballage ou masking tape) sur l’emplacement du trou avant de percer. Le ruban empêche la mèche de glisser sur la surface vitrifiée au démarrage. Sans ça, la mèche décroche de 2 à 5 mm et laisse une rayure impossible à effacer sur la glaçure.
Attention : ne jamais utiliser de pointeau ou de poinçon pour marquer le départ du trou sur du carrelage. L’impact localisé provoque un éclat en étoile immédiat. Le ruban + démarrage lent remplacent avantageusement cette étape.
Choisir la vis adaptée à sa cheville pour carrelage
Diamètre de la vis = diamètre cheville moins 1,5 mm (jusqu’à Ø10 mm)
La règle ManoMano est simple : pour une cheville de Ø6 mm, la vis doit faire Ø4,5 mm. Pour une cheville de Ø8 mm, la vis fait Ø6,5 mm. Au-delà de Ø10 mm, l’écart passe à 2,5 mm. Une vis trop grande force la cheville et risque de la fissurer ou d’éclater le carreau au serrage. Une vis trop petite ne déploie pas correctement la cheville et la fixation reste molle.
La vis doit être plus longue que la cheville pour rigidifier l’ancrage
La vis doit dépasser la cheville d’au moins 5 mm en profondeur pour garantir que la partie fileté engagée dans la cheville exploite toute la longueur d’ancrage disponible. Une vis trop courte ne déploie la cheville qu’en partie. Sur du carrelage, où la profondeur d’ancrage est déjà contrainte, c’est rédhibitoire.
Vis inox ou A2 pour salles de bain et cuisines
En zone humide, les vis inox A2 sont obligatoires. Une vis zinguée oxyde en quelques mois dans un environnement humide et tache le joint de carrelage en brun-rouille. C’est le genre de détail qui change tout sur une salle de bain neuve. Le coût de la vis inox représente une fraction du coût du remplacement des joints.
Les erreurs fréquentes à éviter
Utiliser une cheville trop courte qui ne traverse pas le carreau et la colle
C’est l’erreur la plus courante. Une cheville de 25 mm dans un carrelage de 8 mm + colle de 5 mm n’ancre que dans la colle, pas dans le support. La colle n’est pas un matériau porteur. La fixation semble tenir le temps de l’installation, puis lâche progressivement sous charge ou lors du premier choc mécanique.
Percer en mode percussion sur du carrelage
Soyons honnêtes : même un grès cérame « dur comme de la pierre » se fissure sous percussion. La vitesse de rotation seule avec une mèche diamant ou carbure suffit toujours, ça prend seulement 30 à 60 secondes de plus. C’est le seul compromis à ne pas négocier.
Ignorer le type de support derrière le carreau (placo, béton, brique)
Frapper le carreau avec un objet dur prend 10 secondes. Poser une cheville Molly là où il faut une cheville à expansion, ou l’inverse, coûte un carreau fissured et une heure de reprise. Identifier le support avant de choisir la cheville n’est pas optionnel — c’est l’étape zéro. En cas de doute sur une cloison ancienne, un détecteur de matériaux (50 à 80 € en GSB) règle la question en 30 secondes.
Questions fréquentes sur les chevilles pour carrelage
Quelle longueur de cheville utiliser pour du carrelage mural collé sur placo ?
Pour du carrelage sur placo, la cheville doit traverser le carreau (6 à 9 mm), la colle (3 à 5 mm) et le placo (12,5 à 15 mm), soit 22 à 30 mm minimum avant le vide. Ici, la cheville à expansion ne tient pas dans le vide derrière le placo. Il faut impérativement une cheville Molly ou à bascule, qui se déploie en étoile contre la face arrière du placo. Longueur totale typique : 50 à 60 mm.
Peut-on utiliser une cheville universelle dans du carrelage ?
Oui, pour des charges légères à moyennes (inférieures à 30 kg) et si le support derrière est plein (béton ou brique pleine). La cheville universelle s’adapte à la résistance du support, mais elle suppose que ce support est continu. Sur placo ou matériau creux, elle ne déploie pas correctement et la fixation est défaillante. Pour les charges importantes ou les supports incertains, mieux vaut identifier le matériau et choisir la cheville spécifique.
Comment percer du carrelage sans le fissurer ?
Trois points non négociables : une mèche diamant ou carbure, la rotation seule sans percussion, et un morceau de ruban adhésif sur l’emplacement du trou pour éviter le dérapage au démarrage. Démarrer à basse vitesse (500 tr/min), augmenter progressivement, appuyer avec une pression constante. Arroser la mèche d’eau froide sur les grès cérame épais.
Quelle cheville choisir pour une salle de bain en zone humide ?
La cheville bi-matière nylon + caoutchouc (type Fischer DuoSeal) est conçue pour cet usage. Elle résiste à l’humidité permanente, absorbe les vibrations sans transmettre la contrainte au carreau, et n’oxyde pas. Associer obligatoirement avec des vis inox A2. Pour du carrelage sur placo en salle de bain, ajouter une cheville Molly inox pour les charges au-delà de 10 kg.
Comment calculer la longueur de vis adaptée à ma cheville pour carrelage ?
La vis doit couvrir la longueur totale de la cheville plus 5 mm supplémentaires pour ancrer au fond. Exemple : cheville de 40 mm → vis de 45 mm minimum. En diamètre : vis = cheville moins 1,5 mm jusqu’à Ø10 mm (cheville Ø6 → vis Ø4,5 mm). Au-delà de Ø10 mm, l’écart passe à 2,5 mm.
Quelle différence entre une cheville bi-matière et une cheville à expansion dans le carrelage ?
La cheville à expansion applique une pression radiale sur les parois du trou. Elle fonctionne bien dans le béton plein, mais peut éclater le carreau ou glisser dans la colle. La cheville bi-matière a une gaine souple qui amortit cette pression et protège la céramique. Pour tout usage direct dans le carrelage, la bi-matière est plus sûre. La cheville à expansion standard est acceptable uniquement si elle traverse entièrement le carreau et la colle pour ancrer dans le support solide en dessous.
Faut-il une cheville spéciale lorsque le carrelage est posé sur un support creux ?
Oui, sans exception. Une cheville à expansion dans un support creux (brique alvéolaire, béton cellulaire, carreaux de plâtre) ne s’ancre dans rien de porteur. Il faut une cheville à bascule, une cheville Molly ou une cheville à frapper avec ailes déployables. Ces chevilles s’appuient contre la paroi intérieure de la cavité pour répartir la charge sur une surface plus large.
Peut-on visser directement dans le carrelage sans cheville ?
Non. Le carrelage n’est pas un matériau dans lequel une vis peut s’ancrer. Visser sans cheville, c’est visser dans la colle, pas dans le support. La fixation tient quelques semaines sous charge légère, puis lâche. La cheville pour carrelage est toujours obligatoire, même pour une charge de quelques kilos, dès lors que la fixation doit être pérenne.
