Comment savoir si un fusible est mort : 4 méthodes de diagnostic

Temps de lecture estimé : 12 minutes

Ce que révèle un fusible mort

Les symptômes électriques à observer en premier

Un équipement qui s’éteint d’un coup sans raison apparente, une prise qui ne répond plus, un circuit entier qui tombe en silence. Voilà les premiers signes qui mettent sur la piste d’un fusible mort. Ce que je vois trop souvent, c’est des gens qui passent une heure à vérifier les branchements avant même de penser au fusible.

La panne est toujours soudaine et localisée. Si un seul équipement ne fonctionne plus alors que le reste du circuit tient, le fusible est le premier suspect. En voiture, c’est pareil : autoradio muet, vitre électrique bloquée, feux de recul absents. Chaque circuit a son propre fusible.

Pourquoi un fusible claque

Trois causes principales : surcharge (trop d’appareils sur un même circuit), court-circuit (deux conducteurs qui se touchent, câble endommagé), et vieillissement du fil métallique interne qui finit par céder. La surcharge est de loin la plus fréquente à domicile.

Un fusible qui claque, c’est le système qui a fonctionné correctement — il a protégé le circuit. Le problème, c’est quand on le remplace sans chercher pourquoi il a sauté. Avant de sortir le chéquier pour un électricien, vérifiez d’abord si un appareil défectueux n’est pas la cause.

La vérification visuelle : premier réflexe

Fusible transparent ou lame plastique. Lire le filament à l’œil nu

Les fusibles à lame automobile (les petits éléments colorés en plastique) sont quasi tous transparents. On voit directement le filament métallique à l’intérieur. Sous une bonne lumière — une lampe torche fait très bien l’affaire — on cherche une rupture du fil central ou un noircissement à l’intérieur.

Sur un fusible sain, le filament est continu, brillant, sans déformation. Sur un fusible mort, il est soit coupé en deux nettement, soit fondu et collé sur les parois. C’est rapide à faire, et dans 60 à 70 % des cas en automobile, la réponse est là.

Fusible opaque ou cartouche céramique — les limites de l’inspection visuelle

C’est là que ça se complique. Les fusibles à cartouche céramique, très courants dans les tableaux électriques domestiques anciens, ne laissent rien voir. Corps cylindrique opaque, aucun signe extérieur possible. La vérification visuelle s’arrête là.

Même chose pour certains fusibles industriels ou haute tension : l’enveloppe est conçue pour contenir une fusion explosive, pas pour être transparente. Sur ce type de fusible, la méthode visuelle est inutile — il faut passer directement au test électrique.

Signes visuels infaillibles : filament rompu, traces noires, décoloration

Trois signes ne trompent pas sur les fusibles visibles : le filament rompu (coupure nette ou en arc), les traces noires à l’intérieur du boîtier plastique (dépôt de carbone suite à un arc électrique), et la décoloration brunâtre ou jaunâtre du plastique lui-même, signe d’un échauffement prolongé.

Attention : un fusible peut paraître intact visuellement et être quand même hors service. C’est rare, mais une soudure interne défaillante ne laisse aucune trace visible. Si le doute persiste après inspection, passez au multimètre.

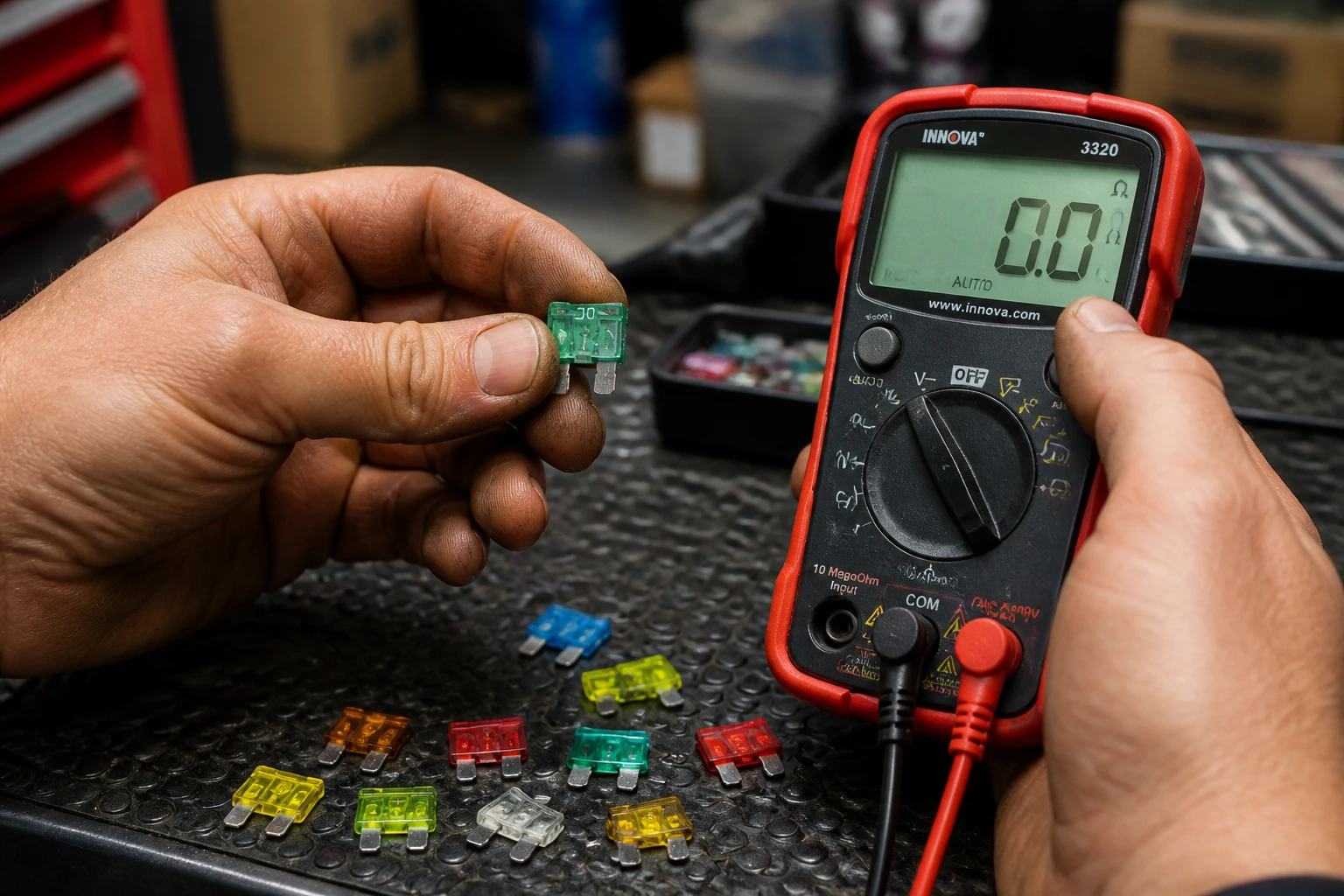

Tester avec un multimètre : la méthode fiable

Régler l’appareil en mode continuité ou ohmmètre

Un multimètre d’entrée de gamme à 10-15 € suffit largement. On place le sélecteur soit sur le mode continuité (symbole d’onde sonore ou diode), soit sur le mode ohmmètre (symbole Ω). La continuité est plus intuitive : elle émet un bip si le circuit est fermé.

Dans tous les cas, le fusible doit être retiré du circuit avant le test. On ne teste pas un fusible sous tension en ohmmètre — on mesurerait le reste du circuit, pas le fusible seul.

Placer les sondes et lire le résultat

Une sonde sur chaque extrémité du fusible. En mode continuité : bip = fusible bon, silence = fusible mort. En mode ohmmètre : une valeur inférieure à 1 ohm indique un fusible en état de marche. Une valeur affichée « OL » (overload) ou simplement « 1 » sur le côté gauche de l’écran indique une résistance infinie — le fusible est grillé.

Sur le chantier, on dit souvent que le multimètre en mode continuité est l’outil le plus rapide pour diagnostiquer un fusible sur une série. En 30 secondes par fusible, on passe toute une boîte à fusibles en revue.

Tester sous tension avec le voltmètre (méthode en circuit)

Cette méthode permet de tester sans retirer le fusible. On passe le multimètre en mode voltmètre (V AC pour le domicile, V DC pour la voiture) et on mesure la tension de chaque côté du fusible. Côté alimentation : tension présente. Côté charge : si la tension est nulle, le fusible est mort.

C’est pratique pour les fusibles difficiles à extraire, mais elle implique de travailler sous tension. En automobile, c’est sans risque majeur (12 V). Sur un tableau électrique domestique à 230 V, cette méthode n’est acceptable que si on sait exactement ce qu’on fait.

Méthode	Matériel	Fusible retiré ?	Fiabilité
Inspection visuelle	Lampe torche	Optionnel	Moyenne (inefficace sur fusibles opaques)
Ohmmètre / continuité	Multimètre	Oui (obligatoire)	Élevée
Voltmètre en circuit	Multimètre	Non	Élevée (mais sous tension)
Pile + ampoule	Pile 4,5 V + ampoule	Oui	Correcte (dépannage)
Testeur dédié	Testeur de fusibles	Non (en circuit)	Élevée

Tester sans multimètre : les alternatives

Méthode pile + ampoule (matériel de récupération)

Si on n’a pas de multimètre sous la main, on peut fabriquer un testeur basique. Il faut une pile plate de 4,5 V, une petite ampoule de même tension (type ampoule de lampe de poche), et deux fils. On branche le tout en série : pile → fil → une borne du fusible → fusible → autre borne → ampoule → retour pile.

Si l’ampoule s’allume, le fusible laisse passer le courant — il est bon. Si elle reste éteinte, le circuit est ouvert, le fusible est mort. Ce n’est pas la méthode la plus précise, mais elle dépanne quand on n’a rien d’autre.

Utiliser un testeur de fusible dédié

Il existe des testeurs de fusibles à LED, vendus entre 5 et 15 €, qui fonctionnent directement dans le circuit sous tension — on les plante sur les deux bornes exposées d’un fusible à lame sans le retirer. Si la LED s’allume côté alimentation mais pas côté charge, le fusible est grillé.

C’est l’outil idéal pour la boîte à fusibles d’une voiture. Rapide, sans risque, aucun réglage. C’est le genre de détail qui change tout quand on cherche un fusible parmi une vingtaine dans une boîte sous le capot.

Fusible voiture vs fusible électrique domicile

Localiser la boîte à fusibles dans un véhicule

Sur la grande majorité des véhicules, il existe deux boîtes à fusibles : une dans l’habitacle (généralement sous le tableau de bord côté conducteur ou dans la console centrale) et une sous le capot près de la batterie. Le couvercle porte souvent un schéma qui indique quel fusible correspond à quel circuit.

Les fusibles automobiles à lame sont codifiés par couleur et calibre : rouge = 10 A, jaune = 20 A, vert = 30 A, brun ou beige = 5 A. Si le schéma sur le couvercle est illisible, le manuel du propriétaire donne la liste complète. Ne jamais remplacer par un calibre supérieur « pour voir » — c’est l’assurance d’endommager le circuit.

Agir sur le tableau électrique en toute sécurité

Sur un tableau électrique domestique, le réseau tourne à 230 V en alternatif. Soyons honnêtes : ce n’est pas un contexte à prendre à la légère. Avant de toucher quoi que ce soit, couper le disjoncteur général est non-négociable.

Les tableaux récents utilisent principalement des disjoncteurs, qui se réarment simplement en relevant le levier. Les tableaux anciens ont parfois encore des fusibles à cartouche ou des fusibles à broches. Dans ce cas, après avoir coupé le général, on peut extraire la cartouche et la tester au multimètre hors circuit, en toute sécurité.

En rénovation, la règle d’or c’est : on ne touche pas à un tableau électrique sous tension si on n’est pas habilité. Pour les tableaux anciens avec fusibles à cartouche, un électricien prend en moyenne 1 à 2 heures pour remplacer et mettre aux normes. Comptez 80 à 150 € de main-d’œuvre.

Remplacer un fusible mort : ce qu’il faut savoir avant

Respecter le calibre (ampérage identique obligatoire)

C’est la règle absolue : un fusible se remplace toujours par un fusible de même calibre en ampères. Un 10 A par un 10 A, un 15 A par un 15 A. Le calibre est gravé ou imprimé sur le corps du fusible, et correspond à la charge maximale que le circuit peut supporter en continu.

Mettre un fusible de calibre supérieur pour éviter qu’il claque de nouveau, c’est supprimer la protection du circuit. Le câble qui suit n’est pas dimensionné pour supporter cette surcharge — le risque d’incendie est réel. Je l’ai appris à mes dépens sur un chantier en 2013, sur un tableau bricolé par le propriétaire précédent : trois fusibles sur-calibrés, des câbles cramés derrière la cloison.

Quand un fusible reclaque immédiatement. Signal d’un problème plus grave

Un fusible qui saute de nouveau dans les secondes ou minutes qui suivent son remplacement n’est pas un problème de fusible. C’est le signal d’un défaut électrique sous-jacent : court-circuit sur le câblage, appareil défectueux branché sur le circuit, connexion oxydée qui crée un arc, voire un problème d’isolation.

Dans ce cas, ne pas insister. Débrancher tous les appareils du circuit concerné, remettre un fusible neuf, et rebrancher les appareils un par un pour identifier lequel déclenche la coupure. Si le fusible saute à vide, le problème est dans le câblage — c’est une intervention à confier à un électricien qualifié.

Erreur fréquente : remplacer trois fois de suite le même fusible en espérant que « ça va passer ». Ça ne passe pas. Un court-circuit ne se résout pas tout seul.

Questions fréquentes

Comment savoir si un fusible est mort sans multimètre ?

On commence par l’inspection visuelle si le fusible est transparent (filament rompu ou noirci visible). Sans multimètre, la méthode pile 4,5 V + ampoule permet de tester la continuité du fusible retiré de son support. Un testeur de fusibles à LED vendu en grande surface auto est aussi une alternative rapide et sans risque pour les fusibles à lame de voiture.

Un fusible peut-il paraître intact et être quand même grillé ?

Oui, c’est possible, même si c’est rare. Une défaillance interne de la soudure ou une rupture microscopique du filament peut ne laisser aucune trace visible. Sur les fusibles opaques (cartouche céramique), c’est le cas par défaut. Aucun diagnostic visuel possible. Le test au multimètre est la seule façon d’être certain.

Quelle est la différence entre un fusible mort et un disjoncteur déclenché ?

Un disjoncteur déclenché a son levier en position intermédiaire ou vers le bas — il suffit de le relever après avoir identifié la cause du déclenchement. Un fusible mort, lui, doit être physiquement remplacé. Les tableaux électriques récents n’ont plus de fusibles à proprement parler, uniquement des disjoncteurs. Les fusibles restent courants dans les tableaux anciens et dans les automobiles.

Comment lire le calibre d’un fusible automobile pour le remplacer à l’identique ?

Le calibre en ampères est inscrit sur le dessus du fusible à lame (ex : « 10A », « 15A ») et correspond à sa couleur : rouge = 10 A, jaune = 20 A, vert = 30 A, brun = 5 A. Le schéma sur le couvercle de la boîte à fusibles ou le manuel du propriétaire indique quel fusible correspond à quel circuit. On achète le remplacement en blistère dans n’importe quel magasin auto.

Un fusible qui reclaque immédiatement après remplacement, qu’est-ce que cela indique ?

C’est le signe d’un défaut électrique dans le circuit : court-circuit sur le câblage, appareil branché défectueux, ou connexion oxydée générant un arc. Il faut débrancher tous les appareils du circuit, puis les rebrancher un par un pour isoler la source. Si le fusible saute même à vide, le problème est dans le câblage et nécessite l’intervention d’un électricien.

Peut-on tester un fusible sans le retirer du circuit ?

Oui, avec un voltmètre (mode V AC ou V DC selon le contexte) ou un testeur de fusibles à LED. On mesure la tension sur chaque borne du fusible en circuit sous tension : si la tension est présente d’un côté et nulle de l’autre, le fusible est ouvert. Cette méthode reste sous tension. Elle convient bien à l’automobile (12 V), mais demande des précautions sur un tableau domestique (230 V).

Comment localiser la boîte à fusibles dans une voiture ?

Sur la plupart des véhicules, deux emplacements : sous le tableau de bord côté conducteur (parfois derrière un cache sur le côté gauche de la planche de bord) et sous le capot près de la batterie. Le couvercle porte un schéma des circuits. En l’absence de schéma lisible, le manuel du propriétaire donne la liste complète avec les calibres correspondants.

Est-il dangereux de toucher un fusible dans un tableau électrique domestique ?

Si le disjoncteur général est coupé, le remplacement d’un fusible à cartouche est sans risque. La manipulation se fait sur un circuit hors tension. En revanche, intervenir sur un tableau sous tension à 230 V sans formation ni outillage isolé est dangereux. Pour tout doute sur l’état du tableau (câblage ancien, traces de brûlure, humidité), on fait appel à un électricien.
