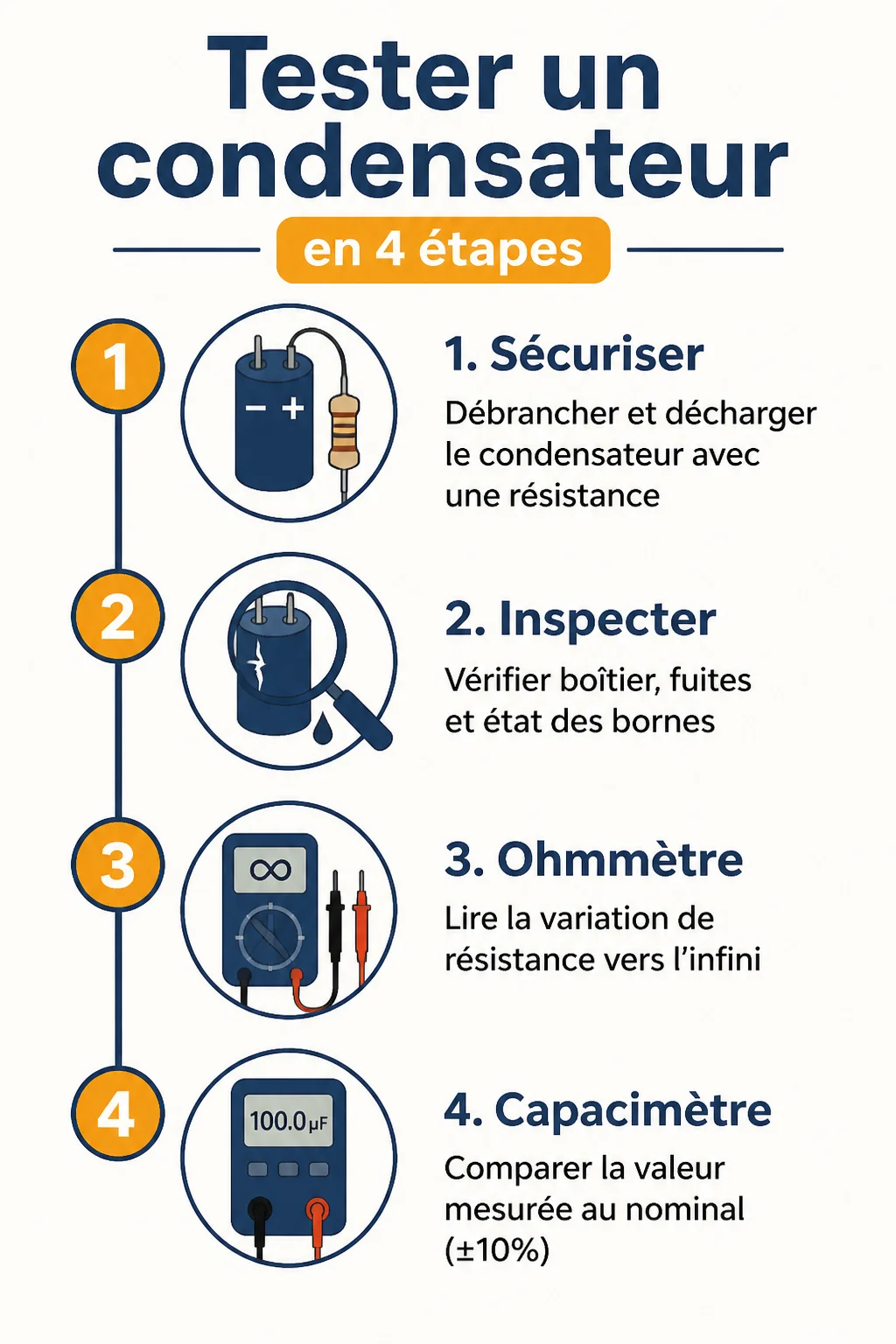

Points clés à retenir
- Toujours décharger le condensateur avant toute mesure
- Inspection visuelle : boîtier gonflé ou fuite = remplacement direct
- Tolérance acceptable de ±10% entre valeur mesurée et nominale
- Ohmmètre pour un diagnostic rapide, capacimètre pour une valeur précise
- Circuit ouvert ou court-circuit imposent un remplacement immédiat
Pourquoi et quand tester un condensateur
Sur un chantier de rénovation, il arrive régulièrement de tomber sur un moteur de volet roulant qui peine à démarrer ou sur un appareil électroménager qui ronronne sans jamais se lancer. Avant de changer la pièce entière, il faut d’abord savoir comment tester un condensateur, car c’est souvent lui le coupable silencieux.
Les signes d’usure sont assez reconnaissables une fois qu’on les a vus une première fois : un moteur qui ronronne sans tourner, un volet qui descend au ralenti, ou un appareil qui ne démarre plus du tout malgré une alimentation correcte. Sur le chantier, on dit souvent que le condensateur est le premier suspect quand un moteur “pousse” sans résultat.
Un condensateur défectueux non détecté n’est pas qu’une gêne. Il peut entraîner une surchauffe du moteur, un court-circuit en aval, voire endommager des composants plus coûteux à remplacer. Ce que je vois trop souvent, c’est un particulier qui change directement le moteur complet alors qu’un condensateur à quelques euros aurait suffi.
Sécurité avant toute manipulation
Avant de sortir le chéquier, vérifiez d’abord la sécurité de l’installation. Un condensateur peut rester chargé plusieurs minutes après la coupure du courant, et une décharge accidentelle n’a rien d’anodin.
Débrancher l’appareil de la source électrique
La première règle est simple : débranchez systématiquement l’appareil du secteur avant d’ouvrir quoi que ce soit. Ne vous fiez jamais à un interrupteur seul, coupez à la source.
Décharger le condensateur avant manipulation
Une fois l’appareil débranché, il faut décharger le condensateur avec un tournevis isolé ou, mieux, une résistance dédiée. Selon Mikatec, une résistance de décharge de 10 kΩ est couramment utilisée pour éviter tout choc électrique lors de cette étape. C’est le genre de détail qui change tout entre un dépannage propre et un accident évitable.
Porter des gants isolants
Des gants isolants complètent la protection, en particulier sur les condensateurs de forte capacité rencontrés sur les moteurs de volet roulant ou les compresseurs. J’ai appris à mes dépens sur un chantier en 2013 qu’un condensateur “coupé” depuis dix minutes peut encore délivrer une décharge désagréable.
Inspection visuelle du condensateur
Avant de sortir le multimètre, un simple examen visuel donne déjà de bonnes indications. Cette étape ne coûte rien et évite parfois un test électrique inutile.
Un boîtier gonflé ou bombé
Un boîtier gonflé ou bombé sur le dessus est un signe quasiment certain de défaillance. La pression interne accumulée déforme le métal ou le plastique, et le composant doit être remplacé sans discussion.
Des traces de fuite d’électrolyte
Recherchez également des traces de fuite d’électrolyte, souvent visibles sous forme de dépôt brunâtre ou de résidu collant autour des bornes. Ce signe accompagne fréquemment un condensateur en fin de vie.
L’état des bornes et des cosses
Vérifiez enfin l’état des bornes et des cosses : de la corrosion ou un contact desserré peut simuler une panne de condensateur alors que le composant lui-même fonctionne encore. Soyons honnêtes : beaucoup de “condensateurs morts” ne sont en réalité qu’un mauvais contact.
Tester un condensateur avec la fonction ohmmètre
Quand l’inspection visuelle ne tranche pas, place au test électrique rapide. La fonction ohmmètre permet un premier diagnostic de terrain, sans donner une valeur précise de capacité.
Régler le multimètre sur ohmmètre
Placez votre multimètre en position ohmmètre (Ω), sur un calibre élevé si votre appareil ne détecte pas automatiquement l’échelle. Assurez-vous que le condensateur a bien été déchargé au préalable.
Pour visualiser cette manipulation en conditions réelles, cette vidéo de Said Demiche détaille pas à pas le réglage et la pose des pointes de touche sur les cosses.
Poser les pointes sur les cosses et lire la variation
Posez les pointes de touche sur les deux cosses du condensateur. Un composant en bon état affiche une résistance qui part d’une valeur basse puis remonte progressivement vers l’infini, le temps que la charge se stabilise.
Interpréter une lecture vers l’infini ou une résistance nulle
Une lecture qui reste bloquée à l’infini dès le départ indique un circuit ouvert : le condensateur ne se charge plus. À l’inverse, une résistance nulle stable signale un court-circuit interne. Dans les deux cas, le composant est bon pour le remplacement.
Tester un condensateur avec la fonction capacimètre
Pour un diagnostic précis, rien ne remplace la fonction capacimètre. Elle donne une valeur chiffrée directement comparable à celle indiquée sur l’étiquette du composant.
Régler le multimètre sur capacimètre (µF, nF, pF)
Basculez le sélecteur sur le mode capacimètre. Selon la taille du condensateur testé, la mesure s’affichera en microfarads (µF), en nanofarads (nF) ou en picofarads (pF), selon Adajusa. En rénovation, la règle d’or c’est de toujours vérifier l’échelle affichée avant de comparer une valeur.
Comparer la valeur lue à la valeur nominale
Comparez ensuite la valeur mesurée à la valeur nominale imprimée sur le boîtier du condensateur, généralement exprimée en µF. Un moteur de volet roulant affiche par exemple souvent une valeur entre 6 et 10 µF selon sa puissance.
Tolérance acceptable de ±10 %
Un condensateur est considéré fonctionnel si la valeur mesurée reste dans une tolérance de ±10 % par rapport à la valeur nominale, selon Tosunlux. Au-delà de cet écart, dans un sens comme dans l’autre, le remplacement s’impose.
| Résultat mesuré | Interprétation | Action |
|---|---|---|
| Valeur dans ±10 % du nominal | Condensateur fonctionnel | Aucune, remontage possible |
| Valeur inférieure de plus de 10 % | Perte de capacité (usure) | Remplacement recommandé |
| Lecture à l’infini (ohmmètre) | Circuit ouvert | Remplacement obligatoire |
| Résistance nulle stable | Court-circuit interne | Remplacement obligatoire |
Attention : ne comparez jamais une valeur mesurée à un condensateur froid juste après un fonctionnement prolongé. Laissez le composant refroidir quelques minutes avant de mesurer, sous peine de lecture faussée.
Interpréter les résultats du test
Une fois la mesure en main, il faut trancher entre trois cas de figure bien distincts, plutôt que de se fier à une seule impression visuelle.
Condensateur fonctionnel vs condensateur en fuite
Un condensateur fonctionnel affiche une valeur stable dans la tolérance et ne présente aucune trace de fuite. Un condensateur en fuite peut encore afficher une valeur proche du nominal tout en montrant un boîtier déformé : dans ce cas, la mesure ne suffit pas, l’inspection visuelle reste décisive.
Condensateur en court-circuit ou en circuit ouvert
Un condensateur en court-circuit chauffe rapidement et peut déclencher une protection thermique du moteur. Un condensateur en circuit ouvert, lui, laisse simplement le moteur “pousser” sans jamais démarrer, le symptôme le plus fréquent que je croise sur les volets roulants.
Quand remplacer le composant
Dès qu’un des trois signaux d’alerte apparaît (valeur hors tolérance, court-circuit, circuit ouvert), le remplacement est la seule option fiable. Il ne sert à rien de réparer un condensateur : le rapport coût-fiabilité ne joue jamais en faveur du bricolage sur ce composant précis.
Cas particuliers selon le type d’appareil
Toutes les mesures ne se ressemblent pas selon le type de condensateur rencontré sur le terrain, et connaître ces nuances évite bien des diagnostics erronés.
Condensateur de démarrage moteur (électroménager, volet roulant)
Sur un moteur de volet roulant ou un lave-linge, le condensateur de démarrage assure le couple initial nécessaire au lancement. Selon Motralec, une accélération excessive du moteur au démarrage est un symptôme fiable de condensateur hors service, souvent avant même la panne complète.
Condensateur électrolytique polarisé sur circuit imprimé
Sur un circuit imprimé, le condensateur électrolytique est polarisé : inverser ses bornes lors du remplacement peut le détruire instantanément. Pour une estimation rapide via pince ampèremétrique, ABC Clim indique un multiplicateur x15 de l’intensité mesurée en 240V, avec une application de tension de 2 à 3 secondes suffisante pour le test.
Que ce soit sur un moteur de volet ou une carte électronique, la méthode reste la même : inspection visuelle d’abord, mesure ensuite. Voilà comment tester un condensateur sans se tromper de diagnostic ni changer une pièce qui fonctionnait encore.
